Machine d'essai de flamme VW-1 pour câbles, essai de combustion horizontal FT2, essai de combustion de câble et fil unique UL1581
La machine de résistance à la flamme pour câbles et fils répond aux exigences de UL1581-2001, qui comprend les sections 1060 (combustion verticale et essai FT1), 1061 (essai de combustion de câble), 1080 (essai de combustion VW-1), 1090 (essai de combustion de fil d'équipement électrique) et 1100 (spécimen d'essai orienté horizontalement / essai de combustion FT2).
Composition de l'équipement
Machine d'essai + système de contrôle + système de contrôle de combustion prolongée de haute précision + système de test de température + équipement de test et dispositif de test + système de contrôle de l'air et du débit de combustion
Spécifications du dispositif de test
| Modèle |
Chambre de résistance à la flamme pour câbles et fils |
| Dispositifs principaux |

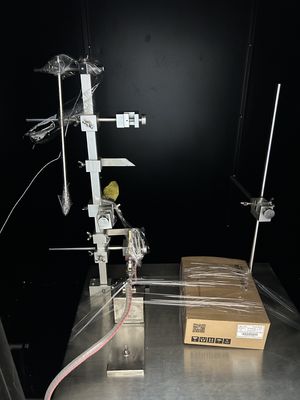

Support de test et torche de combustion |
| Support de test |
Acier inoxydable S304. Support vertical et horizontal |
| Torche de combustion |
ASTM D 5025-99 |
| Puissance standard |
Torche verticale : 500W
Torche horizontale : 225W |
| Diamètre du cratère |
0,90±0,03 mm |
| Longueur de la flamme du cratère |
1,60±0,05 mm |
| Hauteur de la torche à l'entrée d'air |
102 mm |
| Angle de la flamme de la torche |
Horizontal 90°, vertical 20° (l'axe vertical reste dans le plan vertical et conserve 20 degrés dans la direction verticale) |

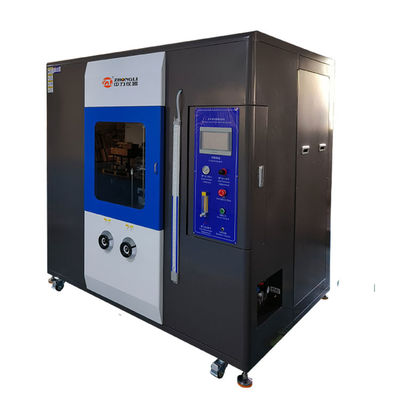

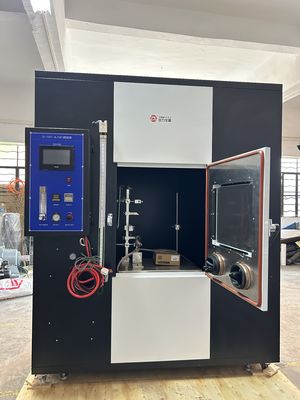

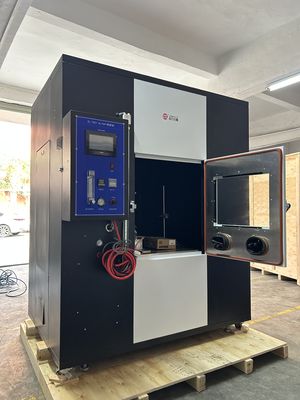

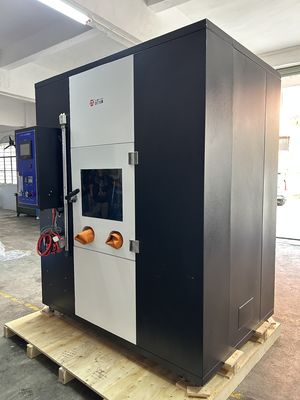

Caractéristiques de la chambre de test
• Fabriqué en acier inoxydable avec une belle apparence et une résistance à la corrosion par la rouille
• Système de ventilation et d'évacuation de la fumée sur le dessus pour l'élimination des gaz d'échappement
• Porte en verre d'acier sur le devant pour l'observation pendant les tests
• Panneau de commande sur le côté droit de la porte d'observation
• Spécification de la chambre : 200X120X200 (CM), volume : 4,8 m³
Options du système de contrôle
Écran tactile intelligent + PLC : Contrôle le temps de test, la fréquence et le temps prolongé avec une opération de type menu et des résultats précis
Contrôle par relais temporel : Contrôle traditionnel par relais pour le temps de test (0~999,9S), le temps d'arrêt de la combustion (0~99,9s), la fréquence de combustion (1~9999) et le temps prolongé (0~999,9S)
Système de contrôle prolongé
Système de contrôle de combustion prolongée de haute précision (système de contrôle photographique) enregistre automatiquement le temps d'arrêt de la combustion, réduisant les tolérances de test
Système de test de température
• Capteur thermique avec construction en tube de cuivre et thermocouple
• Thermocouple de type K avec revêtement en tube d'acier inoxydable de 0,5 mm de diamètre
• Liste de température PID intelligente associée à un thermocouple de type K, indication supérieure à 1000°C
Air de combustion et contrôle du débit
Air de combustion : Méthane (pureté 98%, nombre thermique 998 BTU/pied cube, 37,1 méga joules par mètre cube)
Le système de contrôle comprend : Débitmètre et vannes de réduction de pression
Débitmètre : Calibré selon le critère D3195 avec une précision de 2%, échelle de débit 1000 ml/min
Vannes de réduction de pression : 1 EA, décalage du débit d'air à 10 livres/pouce carré
