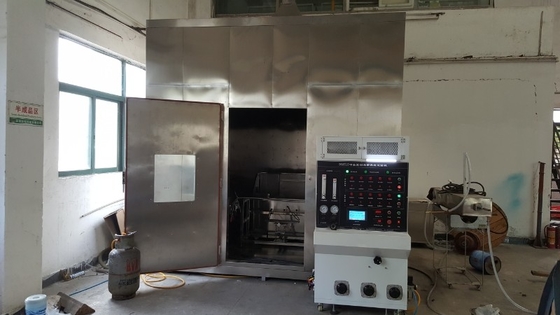

BS 6387 IEC60331 BS8491 Machine d'essai de résistance au feu des fils et câbles

BS 6387 IEC60331 BS8491 Machine d'essai de résistance au feu des fils et câbles

Feu de fil et de câble Machine d'essai de résistance (appareil d'essai de résistance au feu):

Conformité avec les normes:

Conformité à la norme britannique relative aux câbles ignifugesLes produits de base doivent être conformes à la norme BS 6387-2013."Spécification relative aux exigences de performance des câbles pour maintenir l'intégrité du circuit dans des conditions d'incendie";

Il est également conforme àPour les appareils de traitement de l'air

Conformité à la norme BS 8491-2008 "Méthodes d'évaluation de l'intégrité incendie des câbles électriques de grand diamètre utilisés comme composants des systèmes de contrôle de la fumée et de la chaleur et d'autres systèmes spécifiques de sécurité incendie".

GB/T19216.11-2003/IEC60331-11:1999 "Epreuve d'intégrité des lignes de câbles et de câbles optiques dans des conditions de feu Partie 11: dispositif d'essai - alimentation unique au feu avec une température de flamme inférieure ou égale à 750°C";

Entièrement conforme à la norme GB/T19216.21-2003/CEI60331-21.1999 "Essai d'intégrité des lignes de câbles et de câbles optiques dans des conditions d'incendie Partie 21: Procédures et exigences d'essai - Voltage nominal 0,6/1.0 KV et au-dessous des câbles";

GB/T19216.23-2003/CEI60331-23:1999 "Essai d'intégrité des lignes de câbles et de câbles optiques dans des conditions de flamme Partie 23: Procédures et exigences d'essai - câbles de données";

la norme d'essai GB/T19216.25-2003/CEI60331-25:1999 "Essai d'intégrité des lignes de câbles et de câbles optiques dans des conditions de flamme" partie 25: procédures et exigences d'essai - câbles optiques;

Conforme également à la norme GB/T 19666-2019 "Règles générales pour les fils et câbles ignifuges et ignifuges";

Paramètres principaux (caractéristiques de résistance au feu):

Station d'essai:Une station, un échantillon est testé à chaque fois.

Taille du produit d'essai:longueur> 1200 mm.

L Cette machine est équipée de 3 anneaux de support de fil. Pendant l'essai, l'échantillon est placé sur l'anneau de support de fil et serré avec deux appareils d'essai.Il convient pour tester si le câble ou le câble optique maintient l'intégrité de la ligne lorsque la flamme n'est pas inférieure à 750°C..

Le feu à souffler:Le souffleur à propane d'air Venturi fabriqué par la société est long de 500 mm.

Température de flamme:450° à 950° réglable.

gaz de combustion:Propane d'une pureté de 98% (préparé par le client).

Le gaz de support de combustion:L'air comprimé (la pression doit être supérieure à 10 Mba) fourni par le client.

Système de détection de température:Thermocouple importé en acier inoxydable de type K. (le matériau a une résistance à température supérieure à 1100°).

Flux d'air:20 à 200 litres par minute.

Flux de propane:2.5 à 25 L/min.

Dispositif d'allumage:allumage automatique.

Cette machine est équipée d'un puissant système d'échappement. Une fois l'essai terminé, le puissant ventilateur d'échappement peut évacuer les gaz d'échappement de la boîte en peu de temps.

Le châssis adopte une structure de séparation à double couche, avec un coton isolant à haute température enduit au milieu, ce qui réduit efficacement la température de la paroi extérieure pendant l'essai < 45°

Exigences en matière d'alimentation électriqueAC380 (± 10%) V/50 Hz.

L'intervalle de fluctuation de tension admissible est de 380 V±10%.

Plage de fluctuation de fréquence admissible: 50 Hz±1%.

Puissance de fonctionnement de la machine:1 kW.

Le système d'échappement est situé en haut du châssis, ce qui permet de décharger efficacement et rapidement les gaz d'échappement.Il y a plusieurs entrées d'air au fond pour assurer la teneur en oxygène dans la boîte pendant l'essai, ce qui rend les résultats des tests plus précis.

Une porte est installée à l'avant et une fenêtre en verre trempé est installée sur la porte, de sorte que la situation d'essai puisse être observée à tout moment.la porte est fermée pour éviter que les substances nocives produites par la combustion ne polluent l'air intérieur.

Système de mesure de la température: 2 thermocouples de type K sont installés sur les côtés gauche et droit de 70 mm au-dessus de la torche à souffle et les deux têtes de thermocouple sont séparées de 250 mm.

Composants, matériaux et fonctions:

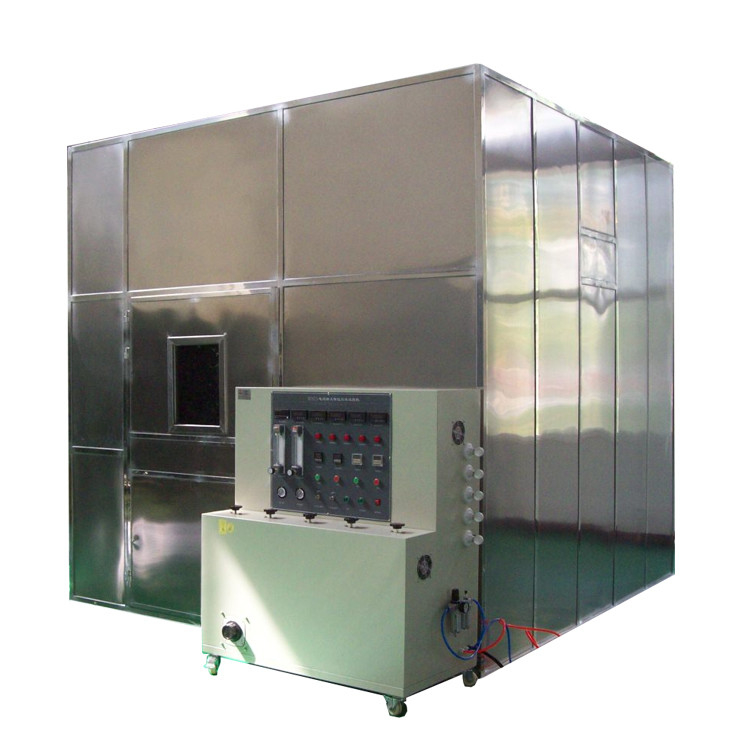

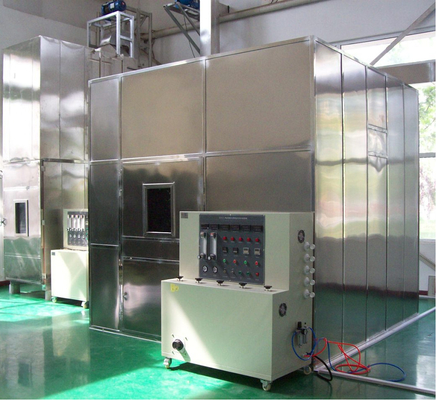

Chambre de combustion: dimensions intérieures: 3M × 3M × 3M, 27 mètres cubes au total. (Les clients peuvent préparer leur propre ou nous pouvons faire une boîte en acier inoxydable)

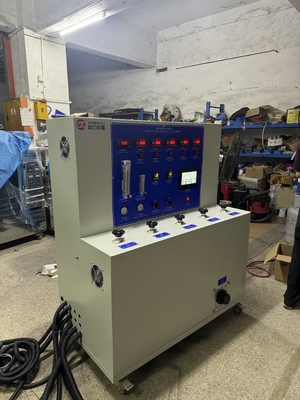

Boîte de commande:La boîte de commande est faite de plaque d'acier inoxydable, traitée par des machines-outils CNC, et a une belle forme d'arc.

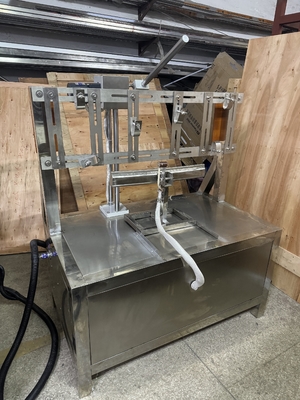

Dispositif de combustion:Cet appareil est composé de 30*30 profilés en aluminium, qui sont légers, beaux, faciles à déplacer et à nettoyer.

Système de contrôle:

Le système de contrôle par relais est adopté et tous les composants électroniques sont des marques nationales de premier plan, ce qui peut mieux garantir les performances et la précision de détection de la machine.

Dispositif de détection continue: au cours de l'essai, le courant passe à travers tous les noyaux du câble,et les trois transformateurs monophasiques ont une capacité suffisante pour maintenir le courant de fuite maximal admissible de 3 A sous la tension d'essaiUne lampe est reliée à chaque fil central à l'autre extrémité du câble, et un courant de près de 0,25 A est chargé à la tension nominale du câble.Lorsque l'échantillon est court-circuité ou cassé pendant l'essai, un signal est émis.

L'équipement est équipé des dispositifs de protection de sécurité suivants: surcharge de puissance, protection contre le court-circuit, protection contre la surcharge du circuit de commande.

Conditions environnementales:

Le sol est plat, bien ventilé et ne contient pas de gaz ou de poussière inflammables, explosifs ou corrosifs.

Il n'y a pas de forte source de rayonnement électromagnétique à proximité.

Il y a un espace de maintenance approprié autour de l'équipement.

Température:5°C à 30°C

Pression de l'air:86 à 106 KPa.

Le site d'installation de l'utilisateur est requis pour configurer les interrupteurs d'air et d'alimentation de

la capacité correspondante pour l'équipement, et ce commutateur doit être indépendant et dédié à cet équipement.

Lorsque l'équipement ne fonctionne pas, la température ambiante doit être maintenue à +0 à 45 °C et le dispositif de combustion par vibration doit être placé à l'extérieur de la boîte de combustion.
