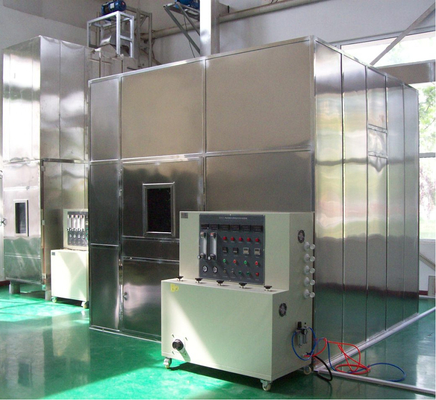

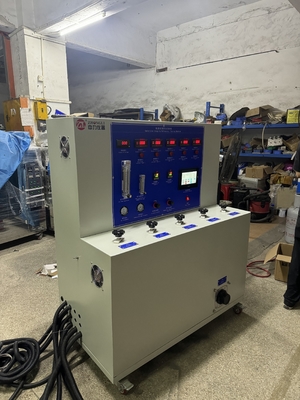

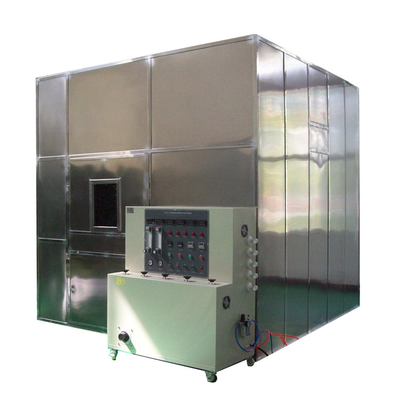

IEC 60331 BS 6387 BS 8491 Testeur d'intégrité des circuits de câbles de câbles pour l'essai de câbles multi-noyaux

IEC 60331 BS 6387 BS 8491 Testeur d'intégrité des circuits de câbles filaires pour l'essai de câbles multicore Équipement d'essai de résistance au feu et aux brûlures

Paramètres techniques:

1Test de résistance au feu:(Le banc d'essai de résistance au feu comprend les parties suivantes)

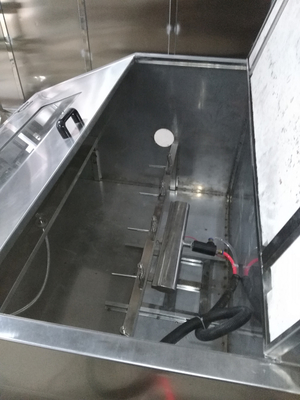

1.1 Système de support de câble

1.2 Dispositif de détection continue

1.3 Source de chaleur

Système de support du câble: le câble est serré horizontalement aux deux extrémités de la gaine du câble par une pince.et les anneaux métalliques sont reliés aux autres pièces métalliques du dispositif. Pour les câbles non blindés d'un diamètre inférieur à 10 mm ou pour certains autres câbles qui se déplacent sensiblement pendant l'essai, il existe 3 anneaux métalliques,chacune fixée à environ 150 mm de l'anneau métallique original.

Dispositif de détection continue: au cours de l'essai, le courant passe à travers tous les noyaux du câble,un transformateur triphasé connecté à une étoile ou trois transformateurs monophasés (ou un transformateur monophasé si l'essai concerne un câble à un seul noyau), et a une capacité suffisante pour maintenir le courant de fuite maximal admissible de 3 A sous la tension d'essai.chaque noyau est connecté à une lampe et un courant proche de 0.25A est chargé à la tension nominale du câble.

1.3.1 La chaleur est un brûleur à gaz à tube de 610 mm de longavec du méthane forcé et une flamme dense.

1.3.2 Mesure de la température:Un thermomètre blindé de 2 mm de diamètre est placé près de l'entrée d'air, parallèlement au brûleur 75 mm au-dessus

1.3.3 Température et temps de la flamme d'essai:(voirBS6387

niveau de combustion)

Une température de 650 °C ± 40 °C -3 heures

B 750°C ± 40°C - 3 heures

C 950°C ± 40°C - 3 heures

S 950°C ± 40°C - 20 minutes

1.3.4 échantillon:L'échantillon est une section du produit fini, d'au moins 1200 mm, avec 100 mm de gaine et de revêtement enlevés aux deux extrémités.Les fils aux deux extrémités du câble doivent être connectés conformément à la connexion électrique.

2Test de résistance à l'eau et au feu: comprenant les parties suivantes:

2.1 Système de support de câble

2.2 Dispositif de détection continue

2.3 Source de chaleur

Système de support du câble: le câble est relié à un support métallique composé de deux plaques d'acier de 25 mm de large et le support est fixé par une pince métallique avec un espacement de 200 mm.Le câble est relié au support et tous les cadres métalliques sont mis à la terre.

Dispositif de détection continue: au cours de l'essai, le courant passe par tous les noyaux du câble, trois transformateurs monophasiques,et ont une capacité suffisante pour maintenir le courant de fuite maximal admissible de 3 A sous la tension d'essaiÀ l'autre extrémité du câble, chaque fil de base est relié à une lampe et un courant proche de 0,25 A est chargé à la tension nominale du câble.

2.3.1 Chaleur:Un brûleur à bande a une longueur de 400 mm et peut brûler un échantillon de câble de 400 mm. L'ensemble du brûleur peut être réglé pour fournir une flamme brillante à une température de 650 ° C ± 40 ° C.

2.3.2 Mesure de la température:Un thermomètre blindé de 2 mm de diamètre est placé sur la surface inférieure du câble

2.3.3 Température de la flamme d'essai:650°C ± 40°C

2.3.4 Spray à l'eau:Une buse est installée sur le support d'essai, au milieu du brûleur.30 litres par mètre carré d'eau sont pulvérisés près de l'échantillonCe taux doit être mesuré avec un plateau de collecte, qui a une profondeur suffisante pour que son axe long soit parallèle à l'axe du câble et placé au centre.Ce plateau est d'environ 100 mm de large et 400 mm de long (le dispositif est montré sur la figure ci-dessous).
