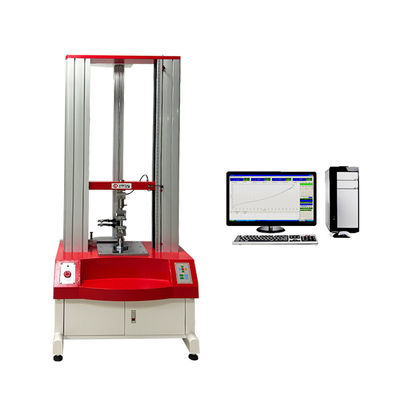

Machine d'essai de traction et de flexion universelle en PVC à double colonne Hounsfield
Fonctions principales
Cette machine d'essai est conçue pour tester des matériaux flexibles avec une grande déformation, y compris le caoutchouc, les plastiques, le cuir et d'autres matériaux. Elle effectue des tests de traction, de déchirement, de résistance à l'adhérence, de pelage et d'autres tests, équipée d'un extensomètre à grande déformation spécialisé pour mesurer la déformation de l'échantillon.
Industries applicables
Largement utilisé dans le contrôle qualité dans de nombreuses industries, notamment le caoutchouc et les plastiques, la métallurgie du fer et de l'acier, les machines de fabrication, les équipements électroniques, la production automobile, les fibres textiles, les fils et câbles, les matériaux d'emballage et les produits alimentaires, l'instrumentation, les équipements médicaux, l'énergie nucléaire civile, l'aviation civile, les collèges et universités, les laboratoires de recherche, l'arbitrage d'inspection, les départements de supervision technique, les matériaux de construction, la céramique, le pétrole et la chimie, et d'autres industries.
Norme correspondante
Machine d'essai universelle électronique GB/T16491-1996
Paramètres techniques
| Modèle |
ZL-8001 |
| Charge maximale |
5KN, 10KN, 20KN |
| Classe de précision |
1 % /0,5 % |
| Plage de mesure effective |
0,2 % ~ 100 % (1ère classe) / 0,4 % ~ 100 % (0,5 classe) |
| Précision de mesure |
Affichage de la valeur ±1 % / Affichage de la valeur ±0,5 % |
| Résolution de l'appareil de mesure |
Charge maximale 1/200000, indépendamment de l'intérieur et de l'extérieur, résolution constante |
| Capteur de charge |
Configuration de base : capteur (charge maximale) : un. Configuration étendue : possibilité d'ajouter d'autres capteurs |
| Largeur d'essai effective |
390 mm (peut être élargie selon les exigences du client) |
| Course de traction effective |
800 mm ; 1000 mm ; 1200 mm (la hauteur peut être augmentée selon les exigences du client) |
| Plage de vitesse d'essai |
0,001 ~ 200 mm/min ; 500 mm/min (1000 mm/min en option) |
| Précision de mesure du déplacement |
Tolérance : ±0,5 % / Tolérance : ±0,2 % |
| Système de mesure de la déformation |
Écartement minimum : 10 mm, plage de déformation maximale : 800 mm. Déformation étendue : Écartement minimum : 25 mm, 50 mm, 100 mm, plage de déformation : 5 mm, 10 mm, 25 mm |
| Précision de la déformation mesurée |
Tolérance : ±0,5 % (selon les exigences du client pour choisir la déformation plus grande ou plus petite) |
| Sécurité |
Protection par limite électronique |
| Dispositif de déplacement de la plateforme d'essai |
Deux vitesses, rapide/lente, pour le contrôle, peut être manœuvré |
| Retour |
Fonctionnement manuel ou automatique. Après l'essai, le fer mobile retourne à sa position initiale à la vitesse la plus élevée par fonctionnement manuel ou automatique |
| Protection contre les surcharges |
Surcharge de 10 %, protection automatique |

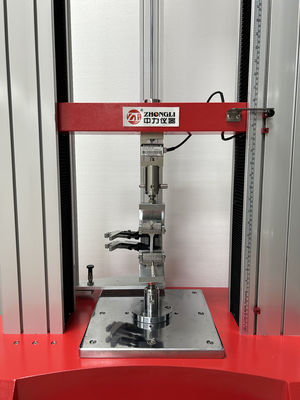

| Dispositif de serrage |
Un jeu de dispositifs de serrage pour traction |
| Dimensions de la machine |
80x55x220 cm (longueur*largeur*hauteur) |
| Système d'alimentation |
Moteur servo AC haute performance + pilote + vis à billes de haute précision |
| Alimentation électrique |
220V, 50HZ |
| Puissance |
0,4 KW (selon la demande de force différente, utilisation d'un moteur différent) |
| Poids de la machine |
(environ) 250 Kg |
| Unités |
Kg, N, LB, TON, interchangeables |
Résumé de l'équipement
La machine d'essai universelle de type servo informatisé ZL-8001A combine la technologie électronique avec la transmission mécanique, offrant une vitesse de charge précise, une plage de mesure de force, une haute précision et sensibilité pour la mesure et le contrôle de la charge et du déplacement. Elle peut effectuer des tests à vitesse de chargement constante et à déplacement constant. Cette machine est simple à utiliser et particulièrement adaptée au contrôle qualité sur les lignes de production. Elle est principalement appliquée pour tester des matériaux non métalliques et métalliques avec des charges inférieures à 2 tonnes.
Éléments testables dans la machine d'essai servo informatisée
- Contrainte de traction
- Résistance à la traction
- Taux d'allongement à la rupture
- Contrainte fixe
- Taux de contrainte à la rupture
- Résistance à la contrainte
- Résistance au déchirement
- Valeur de la force à tout point
- Taux d'allongement à tout point
- Résistance à l'arrachement
- Force d'adhérence et pic de force
Fonctionnalités du logiciel
Description du logiciel
- Fonction modulaire standard : Fournit les applications nécessaires pour les tests couvrant les spécifications des normes de test GB, ASTM, DIN, JIS, BS et autres.
- Informations sur le produit testé : Permet la saisie de données sur les produits avec une capacité de réutilisation permanente et une correction automatique des formules pour une meilleure précision.
- Éditeur de rapports double : Offre plusieurs formats de rapports (programme de test ajoutant le format de rapport EXCEL).
- Conversion d'unités : Les unités de longueur et de force peuvent être échangées (force : T, Kg, N, KN, g, lb ; longueur : mm, cm, pouce).
- Optimisation automatique de l'échelle graphique : Affiche les meilleurs graphiques de mesure avec capacité d'échange de déplacement de test.
- Types de graphiques multiples : Charge-déplacement, charge-temps, déplacement-temps, contrainte-déformation, cartes d'allongement à 2 points, et comparaison de graphiques.
- Sortie EXCEL : Les résultats des tests peuvent être exportés au format EXCEL.
- Préservation des données : Les résultats peuvent être préservés automatiquement ou manuellement avec calcul automatique de divers paramètres de résistance.
- Données historiques : Le logiciel peut exporter les données précédentes.
Accessoires inclus
- Manuel de garantie d'un an et instructions d'utilisation
- Un jeu de dispositifs de serrage
- Logiciel de test pour machine de traction
- Un ordinateur de marque, une imprimante couleur
