Projecteur vertical à mesurer le projecteur d'échantillons

Projecteur vertical de mesure, projecteur de spécimen

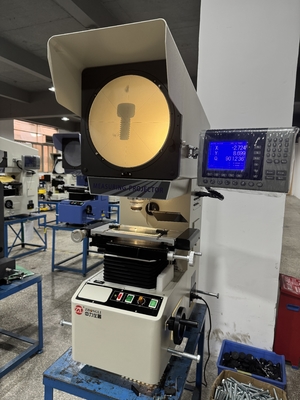

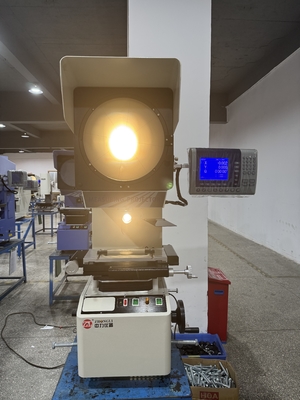

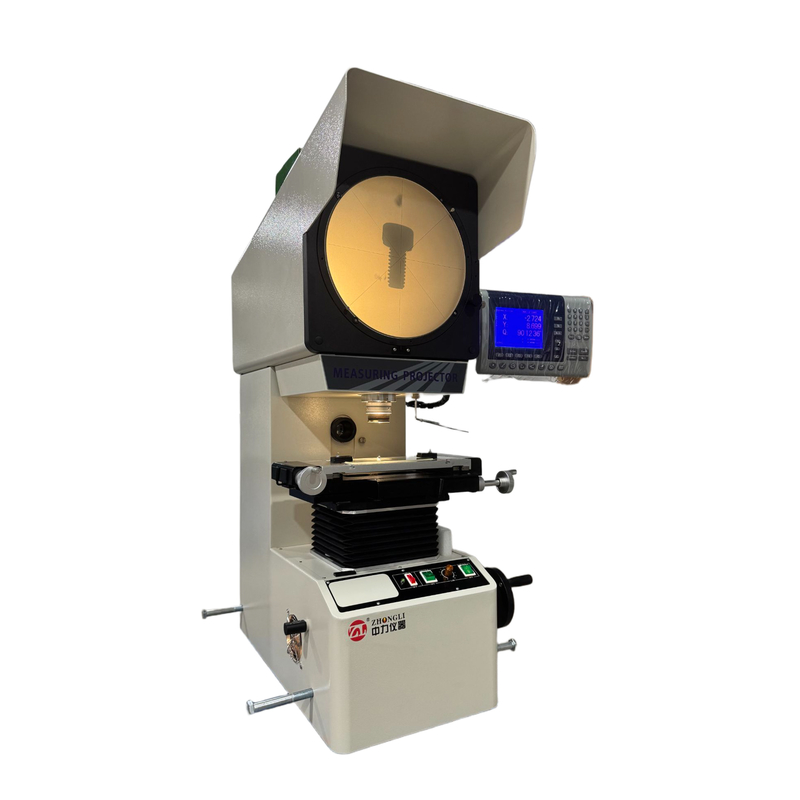

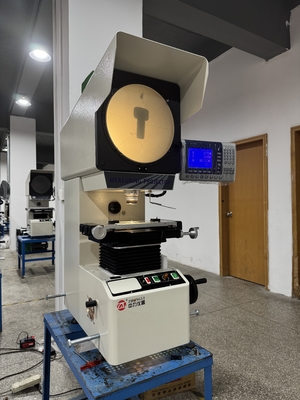

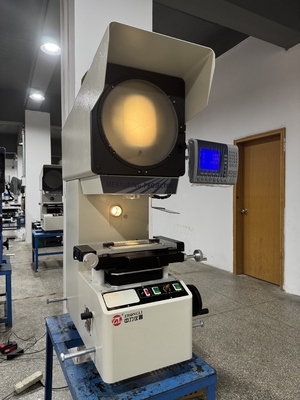

>>>Cet instrument est un projecteur vertical développé par notre société, présentant les caractéristiques suivantes :

Le projecteur de mesure numérique série ZL-1500 est un instrument de mesure de précision et à haut rendement qui intègre l'optique, la mécanique et l'électronique. Il est largement utilisé dans des secteurs tels que la mécanique, l'instrumentation, l'électronique et l'industrie légère, ainsi que dans les universités, les instituts de recherche et les services d'étalonnage métrologique.

Cet instrument peut mesurer efficacement les dimensions de contour et les formes de surface de diverses pièces de forme complexe, telles que les gabarits, les pièces embouties, les cames, les filetages, les engrenages et les fraises de forme.

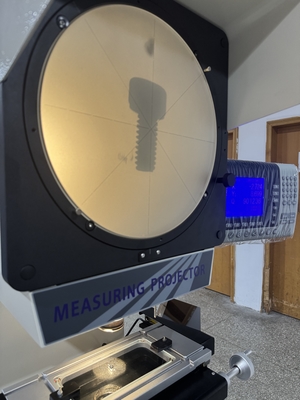

Le système optique de ce produit est de haute qualité, avec une imagerie claire de l'objectif et un grossissement précis. Sous éclairage en lumière transmise, l'erreur de mesure du contour est inférieure à 0,08 % ; l'erreur d'indication de mesure des coordonnées peut atteindre (3+L/200) µm. Il est équipé d'une mini-imprimante dédiée et d'une pédale, ce qui rend la sortie et l'échantillonnage des données très pratiques. L'image de la pièce peut être une image positive ou une image inversée.

Cet instrument peut inspecter efficacement les contours et les formes de surface de diverses pièces complexes, telles que les gabarits, les pièces embouties, les cames, les vis, les engrenages, les fraises de forme et autres outils, outils de coupe, pièces, bornes, montres et diamants.

Il a un large éventail d'applications et est largement utilisé dans des secteurs tels que la mécanique, les moules, l'instrumentation, l'électronique et l'industrie légère. C'est un dispositif d'étalonnage métrologique indispensable pour les laboratoires de métrologie et les ateliers de production.

Précision de mesure de l'instrument : (3 + L/200) µm

Résolution d'affichage numérique des coordonnées X, Y : 0,0005 mm

Système de traitement des données : système de traitement des données multifonctionnel DP100, avec affichage entièrement en chinois, capable d'échantillonnage multipoint, de rotation de coordonnées, de détection de points, de lignes, de distances et d'angles, de sortie de données RS-232 et d'affichage de graphiques de mesure.

L'élévation de l'axe Z de ce projecteur utilise une méthode de transmission par rail, améliorant la stabilité et la durabilité du corps de la machine. Le projecteur produit des images claires avec des rapports de grossissement précis.

Paramètres techniques ZL-1509 :
