Résumé

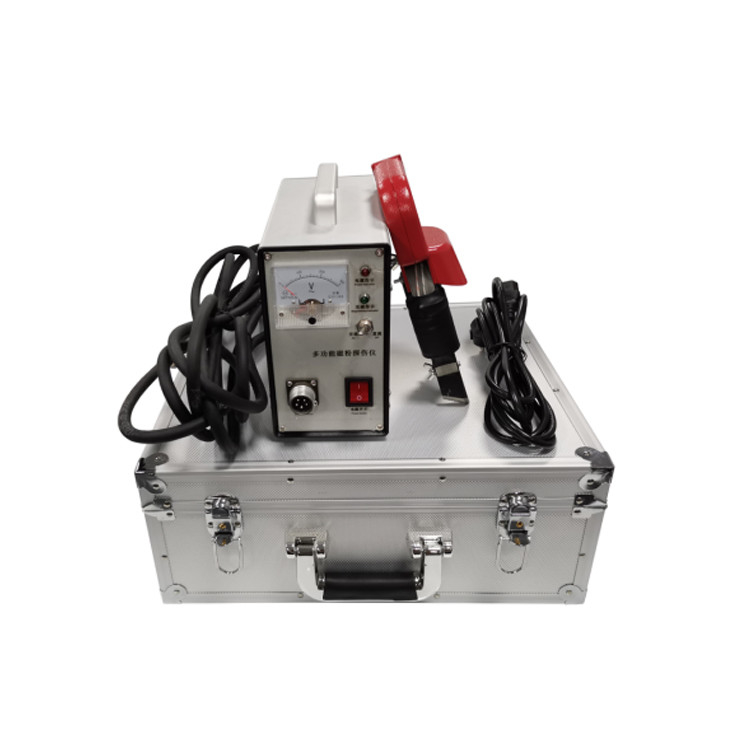

Le modèle ZL-YW601C est un détecteur de défauts de particules magnétiques qui utilise un joug magnétique pour magnétiser des pièces ferromagnétiques avec une magnétisation CA et CC.comprenant la magnétisation locale pour les grandes pièces, et peut être utilisé comme méthode additive de détection de défauts magnétiques et méthode de magnétisation résiduelle de détection de défauts magnétiques.
L'instrument utilise le SCR pour former un interrupteur sans contact avec un faible bruit et une longue durée de vie.spécialement adapté à la soudure à platL'instrument est équipé d'un appareil de détection de la tension et d'un dispositif de détection de la tension.qui convient mieux aux occasions où la haute tension n'est pas autorisée à pénétrer dans l'équipement pour la détection de défauts.
Le détecteur de défauts a une fonction de magnétisation CA et CC. Il peut être équipé de sondes de type A, D, E et O. La machine peut être une magnétisation de rectification à ondes complètes CC,La magnétisation CA peut détecter les défauts plus profonds de la surface.
Indicateurs techniques
| Nom de l'article |
Je ne sais pas.Le numéro de série |
| Voltage d'entrée |
AC 220V ± 10%V |
| Voltage de sortie |
AC 36V |
| Courant de sortie |
> 10A |
| Force de levage |
une sonde de type AC ≥ 44N (4,5 kg), DC ≥ 177N (18,1 kg);
La sonde de type D AC ≥ 44N (4,5 kg), DC ≥ 177N (18,1 kg);
Probe de type E AC ≥ 118N (12 kg)
|
| Taux de charge temporaire |
50% |
| Sensitivité de détection |
Une pièce d'essai de type 1 # affiche clairement |
| Dimension de l'unité principale |
Pour les véhicules à moteur à commande autonome, les dimensions de l'emballage doivent être supérieures à: |
| Le poids |
5 kg ou plus |
| Le pôle magnétisant |
une sonde de type, réglable pour 0 ′ 200 mm;
- pour les appareils de type "sondes", 150 mm pour le type fixe,
- 0 ′ 240 mm réglable avec joint à courant continu;
Probe de type E deux proies adjacentes la distance du centre du noyau est
95 × 100 mm;
Le diamètre intérieur de la sonde de type O est de φ150 mm
|
| Mode de magnétisation |
Deux types de magnétisation: AC et DC |
Caractéristiques structurelles:
L'instrument adopte l'interrupteur contrôlé au silicium, la sortie basse tension est sûre et fiable, la sonde adopte deux types fixes et réglables,la sonde réglable peut être réglée en fonction de la forme des différentes parties de l'espacement de la chaussure de poteau, et de maintenir un bon contact.
Utilisation opérationnelle:
Insérer la fiche ronde du câble d'alimentation dans la prise de trois cœurs de l'instrument et insérer la fiche monophasique du câble dans la prise de la carte de distribution du réseau électrique,(il doit y avoir un câble de mise à la terre solide) allumez l'interrupteur de puissance de l'instrument, et la lumière d'indicateur sera allumée pour indiquer que le circuit a été connecté à l'alimentation.
Les bouchons d'aviation situés aux deux extrémités du câble sont insérés respectivement dans la prise d'instrument et dans la prise de sonde.
Afin que la sonde et la surface de la pièce à explorer contact bon, appuyez sur le bouton de magnétisation sur la sonde, lumière indicateur de magnétisation,indiquant que la pièce a été magnétisée.
Éteignez l'interrupteur d'alimentation de l'instrument et l'interrupteur principal de la carte de distribution du réseau lorsque vous arrêtez de l'utiliser.
Précautions:
Lors de l'utilisation de l'instrument, la sonde et la pièce à usiner doivent être en bon contact avant d'appuyer sur le bouton magnétisant.Sinon le courant dans la bobine augmentera et brûler le fusible, ou même endommager le SCR.
Si vous avez besoin de régler l'espacement des pôles magnétiques, relâchez la noix de papillon sur le joint réglable pour changer l'espacement des pôles magnétiques, puis serrez la noix pour qu'elle fonctionne.
