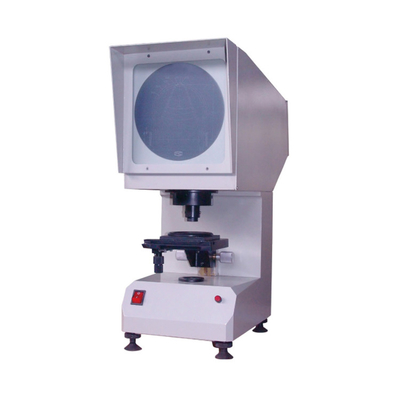

Projecteur à profil U/V avec écran de projection de 200×200 mm et banc de travail de levage horizontal longitudinal

Projecteur de détection de l'impact de l'échantillon Profil de crochet U/V Projecteur de mesure de l'échantillon Projecteur

Description des performances:

ZL-2123 impact sample notch projector is a special optical instrument designed and developed by us based on the actual needs of domestic users and the requirements for impact sample notch in GB/T229-2007 "Metal Shabi Pendulum Impact Test Method" for Metal Shabi Pendulum Impact Testing MethodCet instrument utilise la méthode de projection optique pour agrandir et projeter le contour de l'échantillon d'impact mesuré en V ou en U sur l'écran de projection.et comparer avec le schéma d'échantillon standard de l'échantillon d'impact avec une encoche en V et en U sur l'écran de projection pour déterminer si l'encoche de l'échantillon d'impact détecté est qualifiéeSes avantages sont le fonctionnement simple, l'inspection intuitive et l'efficacité élevée.

Principaux indicateurs techniques:

1Diamètre de l'écran de projection: 200 × 200 mm

2. Taille du banc de travail:Taille du banc de travail carré: 110×125 mm,Diamètre du banc de travail carré: 90 mm,Diamètre du verre du banc de travail: 70 mm

3L'itinéraire du banc de travail: longitudinal: ±10 mm,horizontal: ±10 mm,levé: ±12 mm

4- Plage de rotation du banc de travail: 0° 360°

5- Le grossissement de l'instrument est de 50X.

L'amplification de la lentille: 2,5X

L'objectif de projection est agrandi de 20x.

6Source lumineuse (lampe à tungstène halogène): 12V 100W

7Énergie électrique: 220 V 50 Hz

8Dimension: 515 × 224 × 603 mm

9Poids: 20 kg

Configuration de l'équipement principal

Unité principale du projecteur - une unité

Poignées de réglage de la base - quatre pièces

Cable d'alimentation - une pièce

Lampes halogènes - deux pièces

Plaque de verre plat - une pièce
