●Nom de l'équipement:

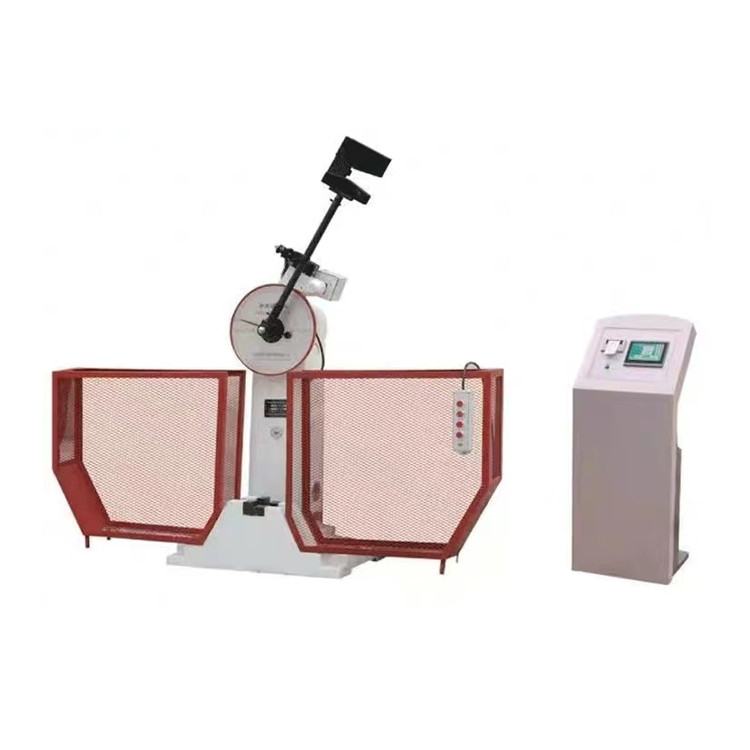

Machine de test numérique d'impact
●Modèle:
300J
●Description des performances:
La machine de test d'impact à écran tactile numérique est un nouveau type de produit de machine de test d'impact lancé récemment par notre société en Chine.Après une mise à jour et une amélioration techniques continues au cours des dernières années, le produit a atteint le niveau technologique avancé national. JB—S300B The digital display pendulum impact testing machine is designed in strict accordance with "GB/T3038-2002 Pendulum Impact Testing Machine Inspection" and GB/T229-2007 "Metal Charpy Notched Impact Test Method", selon JJG145-82 "Pendulum Type Impact Testing Machine "inspection d'usine, la lame d'impact standard américaine peut être convertie en fonction des besoins réels des utilisateurs.
◆Cette machine est une machine d'essai d'impact semi-automatique à affichage numérique qui utilise un écran tactile, un contrôle PLC, un balancement électrique, un impact, une mesure, un calcul,les résultats d'affichage numérique et peuvent être imprimés, etc., et peut utiliser l'énergie restante après la rupture de l'échantillon pour balancer automatiquement pour se préparer au prochain test, opération facile et efficacité de travail élevée.Il convient particulièrement aux laboratoires qui effectuent des essais d'impact en continu et aux industries telles que la métallurgie et la fabrication de machines qui effectuent un grand nombre d'essais d'impact.Il répond aux exigences de la méthode d'essai d'impact Charpy sur le métal et peut calculer et afficher numériquement l'énergie d'absorption des chocs, la ténacité des chocs,angle de levage du pendule et valeur moyenne d'essai du matériau.
◆Le pendule est conçu comme un pendule en U, ce qui assure la précision du centre de frappe et le moment précis du pendule;
◆Le couteau d'impact est installé et fixé par vis, ce qui est facile et pratique à remplacer;
◆Equipé de broches de protection de sécurité et équipé de filets de protection;
◆ Contrôle PLC, selon la commande pour compléter l'ensemble du processus de prise de pendule, d'impact, d'oscillation automatique et d'impact plusieurs fois.
◆La machine d'essai est équipée d'un capteur d'angle, doté de fonctions d'échantillonnage, de stockage et de calcul à grande vitesse;
●Les principaux indicateurs techniques:
| Énergie d'impact |
300J (marteau à traîneau)
150 (petit marteau)
|
| Vitesse d'impact |
5.2 m/s |
| Angle de prélevage du pendule |
150° |
| Portée du support de l'échantillon |
40 mm |
| Filé de mâchoire de support |
R 1,0 à 1,5 mm |
| Filé à lame d'impact |
R 2,0 à 2,5 mm R 8 mm |
| Distance du centre du pendule au point d'impact |
750 mm |
| Taille d'échantillon standard |
10 (7.5, 5) × 10 × 55 mm |
| L'alimentation électrique et l'électricité |
à trois phases à quatre fils 50 Hz 380 V |
| Précision de l'angle |
±0,1° |
| Taille de l'hôte |
Pour les véhicules à moteur à combustion |
| Dimensions du boîtier d'affichage numérique |
360 × 400 × 1200 mm |
| Il n'y a pas de milieu corrosif, pas de vibration, pas d'interférence de champ électromagnétique fort dans l'environnement environnant. |
| Le poids |
Environ 550 kg. |
●La configuration de l'équipement principal:
◆Un hôte de 300 joules
◆ 150J, 300J de pendule chacun
◆Un moteur (installé sur l'hôte)
◆Prenez un appareil de transmission par pendule (installé sur l'hôte)
◆Un ensemble d'appareils de suspension automatique (installés sur l'hôte)
◆Un ensemble d'agences d'assurance (installé sur l'hôte)
◆Un ensemble de dispositifs de protection de sécurité
◆Un réglateur de support (installé sur l'hôte)
◆Un dispositif de centralisation des échantillons
◆Un interrupteur de proximité (installé sur l'hôte)
◆Un ensemble d'écran tactile (installé sur l'armoire d'affichage numérique)
◆Une micro-imprimante (installée sur l'écran numérique)
◆Un détachant de pendule
